在硫酸生產的長期實踐中，壓力變送器的應用在硫酸儀表領域占據了重要地位，其不僅能精準測量壓力，還能有效監測液位和密度。為了確保測量不同參數時的長期穩定運行和精確度，必須充分考慮不同使用環境下特殊介質對壓力變送器所能承受的溫度和腐蝕性等因素的影響。因此，在設計安裝過程中需細致考量。接下來，將從多個不同的應用場景出發，進行詳細的設計分析。

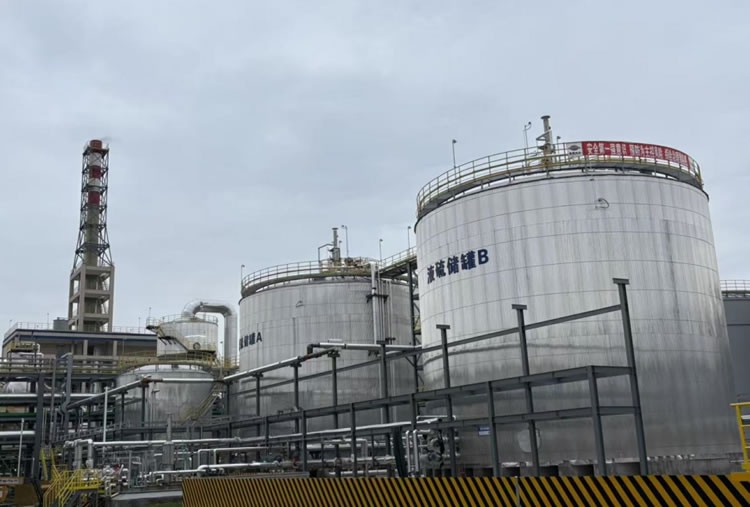

液硫大罐液位測量

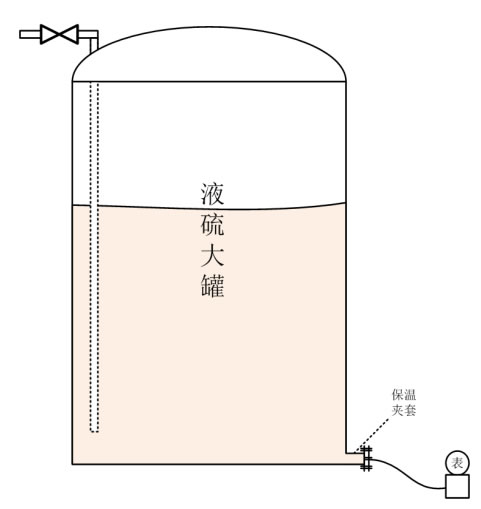

液硫大罐為防止因單一液位測量失真導致滿罐或打空，需采用兩種不同測量原理的液位計。通常選用雷達液位計和磁翻板液位計。然而，由于液硫大罐高度超過10米，磁翻板液位計安裝困難且易損壞，后期維修不便，因此低故障率和便于維護的壓力變送器成為測量液硫大罐液位的理想選擇。在安裝壓力變送器時，務必將壓力傳感器的位置設置在檢測膜片的水平下方。特別需要注意的是，液硫易凝固，這不僅影響測量，還可能損壞壓力變送器的膜片，因此需在引出管和法蘭連接處加裝保溫夾套。頂部空氣部分與大氣壓保持恒定，只需測量液硫大罐底部的壓力，并結合已知的液硫密度，即可通過公式計算出液位。此外，還需計算液硫大罐滿灌時的壓力，以選擇量程合適的壓力變送器。

例如：液硫大罐高度為10米，壓力變送器量程計算公式為：P = 10 × 1.8 × 9.8 = 176.4 KPa；液硫密度設定為1.8 g/cm³。

精硫槽液位測量

由于精硫槽位于地面以下，上述安裝方式不再適用，可改為直接將測量設備放置于精硫槽底部。然而，這種測量方式也帶來了新的問題：由于精硫槽內含有H2S氣體，會加速腐蝕毛細管。長期使用此方法，還會降低壓力變送器的使用壽命。

為解決上述問題，在選型階段可考慮使用硅樹脂作為毛細管填充液，并采用PVC材質的毛細管。這樣做的原因一是PVC材質耐H2S腐蝕，二是其傳熱效率較低，從而極大減小H2S氣體對壓力變送器使用壽命的腐蝕影響。值得注意的是，在將設備放置到精硫槽前，需將表頭初始零點設置為正壓，相當于精硫槽高度的壓強，以抵消放置在槽底后產生的負壓。

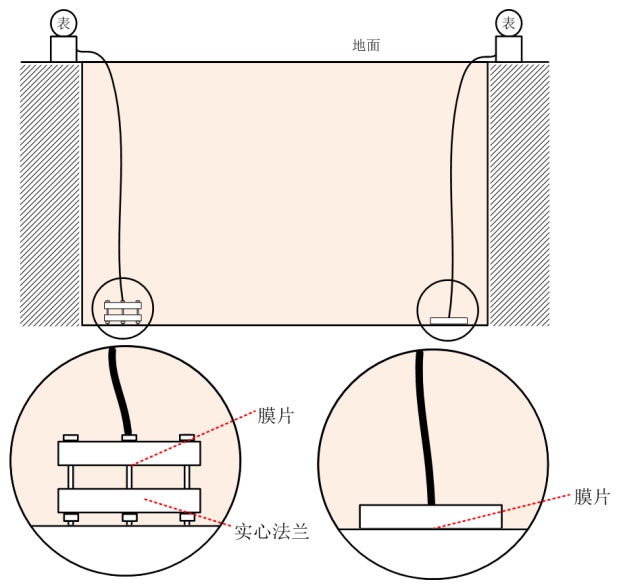

在測量過程中，應盡量保證隔膜位于槽底。然而，若槽底沉積有少量雜質，這些雜質將直接接觸到法蘭和膜片，影響測量結果，甚至可能導致膜片劃破。為避免這一問題，建議在隔膜法蘭上加裝一片法蘭作為底座。這樣，即使存在少量雜質，也能有效隔開其對測量的干擾，防止膜片因直接接觸槽底而摩擦損壞，從而起到保護膜片的作用。

壓力變送器測量密度

壓力變送器不僅適用于測量液位和壓力參數，還能用于測定介質密度。在壓強公式的基礎上，通過已知設定高度的容器，可以準確測量容器內的介質密度。基于此原理，可設計出相應的結構。

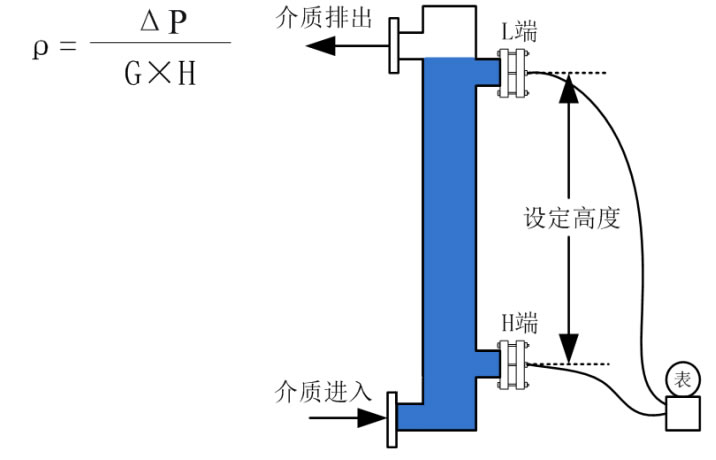

設定壓力變送器的兩膜片間距固定，將壓力變送器傳感器安裝在H端的水平位置下方；完成儀表調零后，灌入介質，使其完全淹沒L端膜片，測得壓力值，即可計算得出介質的密度。

鍋爐汽包液位測量

前面分享的壓力變送器測量液位方法均適用于氣相側不帶壓的情況，然而，汽包在3.8MPa或6.4MPa的高溫高壓狀態下，常規測量方法已不再適用。使用壓力變送器測量汽包液位時，需測量其氣液相的壓差。由于溫度過高，為避免儀表直接接觸，應在儀表與汽包之間連接一個雙室平衡容器，以實現汽包液位的準確測量。

在汽包投入使用前，需通過打開堵頭將雙室平衡容器內灌滿水。投入使用時，再將連通汽包的兩個閥門開啟。測量的液位量程h，為液相側連接管至氣相側連接管之間的距離。

在測量過程中，雙室平衡容器的外室與汽包液位應用連通器原理，使得液位相同；水蒸氣通過連接管進入到雙室平衡容器的外室凝結成冷凝水始終保持內室的液位處于高位。H端壓力減去L端壓力得到一個ΔP，根據以下公式算得H，由h+H得到此時的汽包液位。

（編輯：蔣興望、審稿：楊海東）
